摘 要：地暖间距的确定始终是困扰着地暖初学者的一个难题。地暖规程罗列的条文也比较晦涩。本专题准备以数个图表，化繁为简为朋友们再次讲解地暖间距的计算方法。
关键字：地暖间距 图表
困扰朋友们的最大问题，应该是《地面辐射供暖技术规程》(JGJ142-2004)（以下简称“地暖规程”）关于附录A的图表。下面我们一起来学习一下：

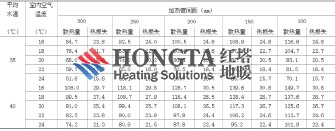

表A.1.1 PE-X管单位地面面积的散热量和向下传热损失（W/m2）（地暖规程，P29）
这张表的计算条件：加热管公称外径为20mm、填充层厚度为50mm、聚苯乙烯泡沫塑料绝热层厚度20mm、供回水温差10℃；当地面为水泥或陶瓷、热阻R=0.02（m2?K/W）时，单位地面面积的散热量和向下传热损失。
通过上面的附表（局部截图），我们可以看到在不同的平均水温，不同的室内空气温度下，不同间距的加热管的散热量和热损失。
平均水温就是供回水温度的平均数，即平均水温=(供水温度+回水温度)/2。
室内的空气温度一般是指距离地面2米以内人们活动地区的平均空气温度（《供热工程》，P10）。
那么什么是散热量，什么是热损失呢？单看上面的图表有些摸不着头脑，那么就让我们来看看红塔勾画的一张草图：
我们从这张图可以一目了然的看到，向上的就是散热量，向下的就是热损失。我们知道，地面的构造层里敷设了地暖盘管，盘管通过地面散热。散热时可以简化成向上和向下两个方向。一般来说，我们需要的是向上的这一部分，希望这部分散热量大些，向下的热损失小些。换句话说，我们希望给自己家的热量多些，散失到楼下的热量小些。所以我们在地面构造中加入了保温板，以减小向下的热损失。无论是向上的散热量，还是向下的热损失，都是由地暖管道散出的，故我们计算向管道输入热量的时候，要计算这两部分。
那么我们究竟该如何根据已知的热负荷查表确定地暖盘管的间距呢？
用散热量选择盘管间距？还是用散热量与热损失之和？或者用散热量与热损失之差？
在回答这个问题之前，先请朋友们和我分析一下各层的散热情况，请看红塔勾画的草图：
这是一个标准层的房间，我们可以看到，被该房间利用的热量包括：来自本层的“向上散热量”和来自上层的“向下热损失”。当我们计算标准层房间的时候，我们计算的热负荷应该由这两部分之和提供，即：标准层的房间“热负荷”=来自本层的“向上散热量”+来自上层的“向下热损失”。用地暖规程的条文说就是，“确定地面所需的散热量时, 应将计算的房间供暖热负荷扣除来自上层地板向下的散热量。”（地暖规程，P8,第3.4.3条）。规范的条文比较晦涩，请朋友们好好体会。
如果不是标准层，而是顶层，又该如何理解呢？ 我们一起来看下边的草图。
这是一个顶层的房间，只有来自本层的“向上散热量”。 当我们计算顶层房间的时候，我们计算的热负荷应该由这承担，即：顶层房间“热负荷”=本层“向上散热量”。
和标准层的房间相比，少了来自上层的“向下热损失”。
有了上面的准备，我们可以一起来做个练习。假设我们选用附录A工况的PEX管，室内计算温度20度。顶层房间计算热指标（考虑家具遮挡、各种附加后）80，标准层房间的计算热指标是60。先选择顶层的间距，查表，选择35度的平均水温，间距200时散热量是80.4，略大于80，满足要求。当间距300的时候，标准层的散热量应为60-20.5=39.5。我们在表中找不到所需的间距。实际上所需的间距是大于300的。考虑到散热的均匀。我们的地暖盘管间距一般不大于300，此时实际的散热量为：68+19.9=87.9。据有的设计师讲，可以通过控制敷设面积的办法控制散热量。红塔建议尽量不用控制敷设面积的办法，而是可以通过阀门调节流量。控制敷设面积的办法可能敷设1/3的面积就够了，没有全面敷设，必然导致温度的不均匀，地暖也就失去了热舒适性。
在实际的工程中，我们常常找不到合适的间距。有的时候不用计算，全铺300都够用了。可是这样必然导致局部过热、局部过冷等问题。遇到这样的情况，建议按照相对热指标，相对间距的原则人工调整管道间距。这些内容在前面的《间距确定》专题也就讲过，不再重复。本专题介绍一种新的方法：有的单位干脆给出了标层、顶层在山墙、内墙、伸缩缝的情况下的间距，根据实际符合计算结果，适当调整。这个可比地暖规程给出的图标简单多了。下表仅供参考，请朋友们根据负荷计算结果进行调整自己的间距，不要照搬：

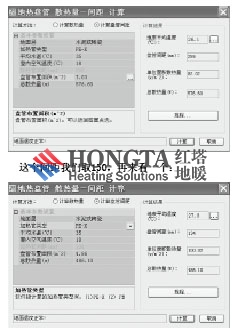

下面我们讲一下用软件确定间距的实例：我们以鸿业暖通ACS6.2为例，在分户菜单找到散热量计算的对话框，选择地面层、加热管类型、输入盘管面积和散热量，点计算就出来了间距：
这个的间距我们取250.
感谢朋友们和红塔一起学习这个专题，希望朋友们有所收获，我们下期再见！
