  • 地暖不热

  • 来源:  发布时间:2014-10-21  浏览:999
  • 摘 要:这一专题红塔准备给朋友们继续介绍自己在工程中遇到的实际问题。希望能起到抛砖引玉的作用,对朋友们解决实际问题,有所帮助。
        关键字:地暖 地暖不热
        07年底,某领导的亲戚反映自建小楼地暖不热。
        现场了解到,该建筑为一个3层小楼,建筑面积约1000多平米。户内系统为我单位设计的地暖,热源为自备的常压锅炉。当我们到现场的时候,已经有区内搞锅炉的“专家”在场了。
        我们是空手来的,没有带任何测量设备,只能下手摸摸了。摸摸户内系统,供水是凉的;摸摸回水也是凉的。摸摸热源系统,供水是热的;摸摸回水也是凉的。对几个管道的温度有所了解之后,开始查看整个采暖系统的连接是否正常。

        先检查系统是否过水。让板换用户侧经循环水泵后短接。摸摸该段管道,能明显感觉到管道的水在“飕飕”地流动。这说明用户侧的板换是连同的。接下来检查用户侧的管道是否过水。检查方法是分别关闭远端用户供水、回水是否出水正常--此方法已经在《案例一》介绍过,在本专题不再重复。朋友们可以查阅《红塔地暖》论坛论文,经检查用户的水路正常。
        这回我们把注意力放到了锅炉上,检查锅炉的管路连接、补水也正常。看看小锅炉的炉膛,烧的也不错,就是一加火,温度马上升高,眼看着就要开锅了。火力减小的时候,温度也逐渐的降了下来。锅炉加火,温度马上升高,说明锅炉生产的热量无法及时输送出去。再次检查板换与锅炉的连接,二者基本在一个平面标高,管子连接完好。问题到底是出在了锅炉上还是板换?锅炉是二手锅炉,存在一定的“嫌疑”。根据判断,锅炉堵住的可能性不大。再次查看板换,看看几个接口也是对的。

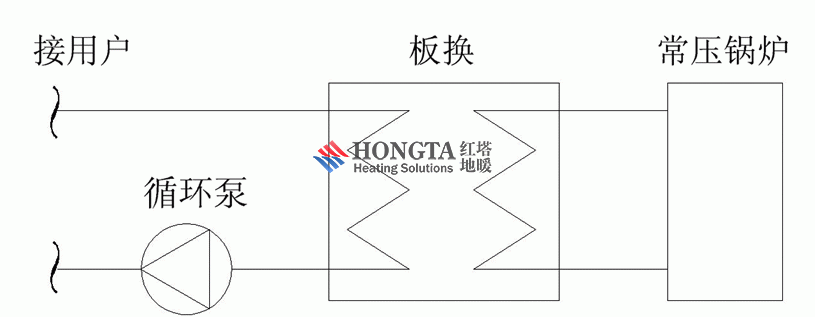

        有人怀疑板换的换热面积不够。板换面积不够出现的问题也能使温度不够,而不是一点都地暖不热。看看板换,想到一个问题,这东西的阻力起码有10m水柱的阻力,单靠锅炉自然循环压力能否带的起来?锅炉和板换是在一个平面标高上,问题肯定出在这里。让业主找来锅炉的样本,看看上面是怎么连接的。正好,和我判断的一样,就是在板换和锅炉之间缺少一个一次热水循环泵。问题找到了,接下来由我们的锅炉专家给出改造方案,安装一个寸半的管道泵。
        有的朋友感觉这很简单,没什么。的确,解决起来加个管道泵也很容易,但是并非所有的工程问题都是如此简单。我们要学习的是一个方法:逐个排查,直到找到问题的所在,发现并解决问题。
        就这个话题,补充一点相关的内容:有的朋友可能问,用锅炉直接烧水,烧到合适的温度不就行了,加什么换热器啊?请朋友们注意,每个锅炉都有一定的运行参数。某锅炉可能在某温度、负荷范围内使用才是最经济的,在高效区运行才划算。说的夸张点,同样的采暖面积,如果你的运行效率高,可能只需要一车煤就够了,可如果你的运行效率太低,可能需要两车煤。采用换热器连接还可以隔绝户内系统与热源系统的压力。对户内系统与热源系统压力不同(如高层建筑)或者热水参数不同的,换热器连接是比较常用的采暖方式。能否可以直接连接要看锅炉的运行参数是否处于高效区,综合考虑运行时耗费的水电煤和初投资,采用综合效益高的方案。
    这个工程是由业主自己找的“游击队”做的,所以才会出现这样我们意料不到的问题。好多暖通专业刚毕业的学生可能感觉工作不好找,抱怨各单位岗位已满。其实,好多公司都是缺设备专业人手的。上次我去拜访我区开发公司的副总,当我跟他“投诉”他们公司盖的房子水暖问题的时候,人家坦诚告诉我他们缺少水暖工程师,跟我说我要过去,买房的时候一平米给我便宜一百块钱。我们区的监理公司的老工程师也经常来找我咨询水暖的问题。水暖专业的同学还是有很乐观的生存空间的……
        这个没加泵地暖不热的问题就此告一段落,下面再讲一段旧楼改造地暖不热的问题。
        新兴小区是一个比较老的小区。经分户改造后,有几个末端的住宅楼口地暖不热的问题。我单位、唐山热力某院以及我区热力公司共聚一堂,一起解决地暖不热的问题。具体的情况是一层有20多度,二层到六层基本地暖不热。
        初步判断是二层到六层用户资用压力不够;该楼供暖系统垂直失调。
        我们先去了锅炉房,从热源查起。有的专家建议增大循环水泵。这个方法可以解决地暖不热的问题。但是,要是把现在的3台1人来高的大水泵都给换掉,那可需要一笔不小的投资。结论:换水泵技术上可行,经济上待议。
        从唐山来的专家还用仪器测量了锅炉的流量,管道的温度。有仪器最好了,可以测量运行参数是否与设计工况一致。借助流量、温度等参数,可以比较容易地判断问题的所在。几位专家的测量结果我已经记不清楚了,好象他们提了一条比较有价值的意见。从单体锅炉与锅炉之间的并联干管之间的接管偏细,消耗了比较多的能量。正是采暖季节,停下锅炉换管子好象也行不通。况且,原来也就这设备,改造之前供暖效果也没问题的,单单进行了分户改造就地暖不热了……这个好象有点说不通。
        接下来我们走访了地暖不热单元的住户,体验了一下户内的温度。上面的几层的确是地暖不热的。
        问题已经出来了,调研结束,接下来就是专家们坐到一起针对地暖不热的单元研究对策。
        有的专家提出:把楼梯间的公共立管与住户之间的连接管道换细的,即把原来DN25的管道换成DN20甚至更细DN15的。这样的话相当于增大了用户阻力,可以让各用户阻力接近,相互直接的并联不平衡率减少。问题有两个:1)你把用户的管子给换细了,用户干吗?改好了还行,要地暖不热了就等着老百姓上访吧,万一弄不好可就是劳民伤财。即使你改好了,把用户的管子换细了,也有被投诉的可能啊。2)换细管后,相当于把本单元各楼层住户的阻力增大了,加多粗多长的细管,被消耗的阻力才正合适?既不把压力消耗过多,又能保证用户足够的循环压力?这个方法的改造投资最少,但可操作性比较差。
        有的专家提出安装调压孔板:把闸阀的铜板摘下来打个孔,再装上去。这个方法比较麻烦,还有就是打多大的眼合适?这个方案也存在和上述方法一样的问题:会不会把压力消耗过多,能不能保证用户足够的循环压力?用孔板最大的缺点是孔小的时候很容易堵。这个方法的投资比前者大,操作性也比较差。
        作为后生的我,也只能静静地听着。想起了当初做毕业设计的时候,采用的一种调节方式--锁闭调节阀。锁闭调节阀可以任意设定流量,设定好流量之后钥匙拔下,就可以杜绝用户随便拧阀门了,导致用户再次失调。锁闭调节阀虽然价钱稍高,但可以任意调节流量,也可以任意设定流量,便于热力公司进行调节、设定。安装锁闭调节阀的时候,还可以“随风潜入夜,润物细无声”,“悄悄的”就把住户的系统给改了。我把这个办法说出来之后,得到各位专家的肯定。最后拍板采用我的方案。
        在热力公司的朋友送我回公司的时候,我又得到一条重要的信息:今年他们的热力管线并网,热力外网还没有进行调节!难怪地暖不热呢!即使接入一个用户,也要从新设定整个外网系统,何况热力公司是合并了热网。我建议他先找调节阀的经销商设定好外网系统调节阀后,再根据需要改造楼内系统。
        整个热力公司只有施工的技术人员,没有一个专业暖通人员,还和我说:我们烧锅炉的都有本……即使你有本,那种走形式的培训能和大学四年在学校学习这个专业相比?司炉说白了只是看火的,每天烧多少煤他能计算出来?没有理论耗煤量的指导,凭感觉,浪费的能源可想而知了!具有讽刺意味的是,丰南区热力公司的一把手是从自来水公司调来的,水和暖的能一样,当我的指导节能的获奖论文由政府转到热力公司的时候,他们做的不是坐下来认真学习研究,一把手亲自打电话质问我为什么写这个,还要和我“交朋友”……
        感谢朋友们一起学习了这个专题,最后红塔还是要强调一点:必须从整体上考察整个采暖系统,才能从根本上解决地暖不热的问题。
        参阅资料
       《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)
       《采暖通风与空气调节设计规范》GB 50019-2003
       《地面辐射供暖技术规程》(JGJ142-2004)
