摘要：本专题将介绍地暖设计中的一些常见节点详图。地暖平面图配上合适的节点详图，才能准确表达设计者的意图。
关键字：地暖 节点细布
1 热力入口装置
《采暖通风与空气调节设计规范》（GB50019-2003）第4.8.3条说，热水采暖系统中，应在热力入口处的供水、回水总管上设置温度计、压力表及除污器。必要时，应设置热量表。
设置温度计、压力表的目的在于方便的测量该处的热水参数，以便于判断采暖系统的运行情况并进行水力平衡调节。如果该系统较小，也可以只预留接口。
安装热表的目的在于进行热计量，按热表收费为的是节能降耗，有利于可持续发展。
除污器的作用是过滤外网带来的杂质，阻止其进入户内管道，减少采暖阀门管件的磨损。

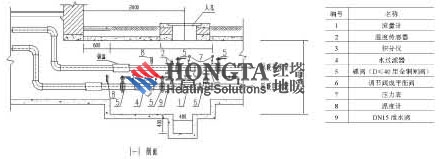

下图是一张热力入口的参考图。华北地区的朋友可以参看05N1图集第13页，这里有热力入口的现行做法。
2 住宅分户计量热表举例
《采暖通风与空气调节设计规范》（GB50019-2003）第4.9.1条“新建住宅热水集中采暖系统，应设置分户计量和室温调节控制装置”。
《住宅建筑规范》（GB50368-2005）8.3.1条“集中采暖系统应采取分室（户）温度调节措施，并应设置分户（单元）计量装置或预留安装计量装置的位置”
需要特别说明的是，现在设计院出的新建住宅热水集中采暖系统施工图，光预留安装计量装置的位置已经不行了，现在要求安装热表！
下面给出一住宅分户计量热表实例。
华北地区的朋友可以参看05N1图集第48页，这里有分户计量热表的标准做法。
3 地板辐射采暖地面做法
3.2.1《地面辐射供暖技术规程》3.2.1与土壤相邻的地面，必须设绝热层，且绝热层下部必须设置防潮层。直接与室外空气相邻的楼板，必须设绝热层。
与土壤相邻的地面的保温层如果受潮，地面的热阻将会变小，通过地面将散失更多的热量。这样势必会影响室内的温度。因此，与土壤相邻的地面必须做保温层。
地面构造由楼板或与土壤相邻的地面、绝热层、加热管、填充层、找平层和面层组成，如图所示。
需要注意的还有卫生间、洗衣间、浴室和游泳馆等潮湿房间，在填充层上部应设置隔离层。设置防水层也是防止保温层吸水后导致地面的热阻将会变小，从而影响室内的热舒适性。
各层的保温层并不是完全一样的，下表摘自《地面辐射供暖技术规程》
聚苯乙烯泡沫塑料板绝热层厚度（mm）
地暖地面做法中埋设有管道、苯版，这就决定的其地面能够承受的荷载比较小。当地面荷载大于20kN/m2时，应会同结构设计人员采用加固措施。
华北地区的朋友可以参看05N1图集第83页，这里有低温热水地面辐射采暖的标准做法。
4 集分水器
自采暖立管引来的分户采暖干管通过集分水器与地暖暖道想连接。分水器、集水器最大断面流速不宜大于0.8m/s。每个分水器、集水器分支环路不宜多于8路。每个分支环路供回水管上均应设置可关断阀门。在分水器的总进水管与集水器的总出水管之间，宜设置旁通管，旁通管上应设置阀门。分水器、集水器上均应设置手动或自动排气阀。
华北地区的朋友可以参看05N1图集第81页，这里有集分水器的标准安装做法。
5 塑料卡钉图
做法供参考。施工图纸做到这个深度估计达到北京甲级设计院的标准了……
6 管道井大样图
管道井大样图的表达方式一般是平面图结合剖面图，如下图：
华北地区的朋友可以参看05N1图集第87页左右，这里还有管道密集处的处理方法，本文略。
最后和朋友们一起分享一张不错的地暖系统图，限于篇幅，将中间部分标准层截去：
这一专题我们一起学习了地暖节点细布样图；下一专题实战演练，敬请关注。
参阅资料
《采暖通风与空气调节设计规范》GB 50019-2003
《地面辐射供暖技术规程》
