摘 要：卫生间的地暖防水做法是地暖工程中的一个重点、难点。卫生间地暖防水处理不好，水份渗入保温层，保温失去作用，甚至会出现水淹渍下层顶棚。这个专题红塔就和朋友们一起探讨卫生间的地暖防水做法。
关键字：地暖 地暖防水
正 文：
单位的同事曾经讲起楼下邻居楼顶出现水渍，找到物业公司，要求刨开地面维修。惠达建筑公司的朋友也曾谈起卫生间的地暖防水不好处理，玄关上空容易出现水痕的问题。记得有个带卫生间的个人宿舍楼更加严重，好多宿舍楼板楼顶抹灰鼓起，挂着水珠，水汪汪的。
避免卫生间漏水的关键还是在于熟悉卫生间地暖防水的做法，严格按规程操作；同时，还需要熟悉水暖工程相关的技术要求。
《地暖规程》要求卫生间做双层地暖防水的：即，填充层上和楼板上各做一层地暖防水。如图。至于地暖防水的做法我们可以参照建筑专业的做法。
让我们一起先再看看华北地区的05J11-2|《住宅卫生间》-J45 地暖防水的常见做法。地暖防水做法有高分子涂膜和地暖防水卷材，如下表所示：
开篇所述的那个屋顶汪水的宿舍楼，就是没有做地暖防水才导致漏水的。值得指出的是，当我们掘开地面，发现苯板层被水浸透了，上面真的没有做第二层地暖防水。顺便指出，宿舍楼卫生间倒坡是导致房间漏水的另外一个重要原因。这个卫生间地漏处最高，门口处最低。积水顺坡度流动，很容易从卫生间和房间地砖的结合处渗入本层楼板，从而扩散到整个房间。如果只做一层地暖防水，卫生间不倒坡，污水会很快从地漏排走，也不至于还没有交付使用，就成了“漏水的楼”。
有的朋友曾经问我这样的问题：卫生间的污水会不会顺着地暖管子边的缝隙渗出卫生间？我说那是因为你没在填充层上做第二层地暖防水。按照国家标准图集施工，严格控制施工质量，不应该出现卫生间泡水的问题的。
做地暖的朋友经常遇到这样的问题，有时候卫生间需要设置散热器。不管是散热器单独采暖还是地暖盘管和散热器联合采暖的散热器的系统，散热器管道地暖防水处理是个重点、难点。前几天去工地参加图纸会审，在现场居然发现施工人员为了避免破坏地暖防水，散热器从管道横穿卫生间和卧室的隔墙，到卧室露着一段竖着的立管才返回到卧室垫层内，非常难看。那么散热器立管究竟该如何处理好与地暖防水的关系呢？

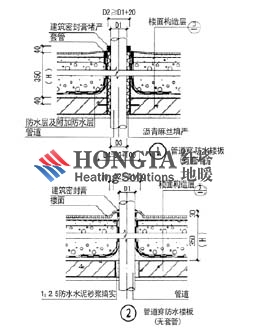

上述两节点详图摘自华北地区的05J11-2《住宅卫生间》-J50，请朋友们结合现场实际情况选用。注意：1.立管定位后周围缝隙用1：2.5水泥砂浆堵严，缝大于20mm用C20细石混凝土堵严；立管位置靠墙或转角处向外坡度为5%。2.管根四周与建筑用密封膏堵严；四周30mm处最少高出地面5mm。3.钢管与套管间缝隙用沥青麻丝填严。4.上述节点构造中，管道可为钢管、铸铁管、亦可为硬聚氯乙烯塑料管。5.管道为塑料管时，塑料管与无机材料连接部位，安装前需用粘接剂粘接沙粒。6.H为非下沉式卫生间埋管的厚度，其具体尺寸由设计计算确定。
专题到这里似乎可以结束了，其实并非如此，很多朋友估计也不太清楚散热器的标准做法，那就让我们一起学习一下好了：
这是散热器的立面图（本土摘自华北地区05N1图集）。需要注意的是，根据最新的节能标准，“恒温阀”应为自动式的阀门，远非手动三通调节阀。依靠人为调节手动三通调节阀的做法繁琐、精度不易控制，节能潜力甚微，现阶段要求自动恒温。除了散热器采暖的卫生间，这种在垫层里敷设地埋管的做法也被广泛应用到住宅的单管串联跨越式系统中，请朋友们注意。每组散热器应该安装排气阀，或者称作为跑风。散热器的支管可以选用热镀锌钢管或者塑料管。还需要引起我们注意的是，采暖工程已经限制使用焊接钢管，请朋友们关注国家限制和淘汰的产品。选用塑料管的时候，请根据热水的温度和压力，选取合适的管材和壁厚。并应和埋地的干管材质相容。塑料管具有美观、施工方便的优点，但要考虑其受热热膨胀较大的特点，按要求打够管卡。根据《水暖验规》，期要求如下：
3.3.9 采暖、给水及热水供应系统的塑料管及复合管垂直或水平安装的支架间距应符合表3.3.9的规定。采用金属制作的管道支架，应在管道与支架间加衬非金属垫或套管。

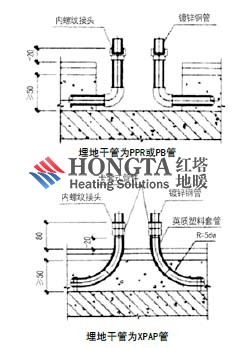

我们再来一起看两个节点详图（出地面干管均为热镀锌管）：
这里需要之处的是以上引用的节点详图为非潮湿房间的散热器地面节点做法，用在卫生间时，请结合上面的“地暖防水节点”进行施工操作。简言之，加套管。其依据是《水暖验规》：
3.3.13 管道穿过墙壁和楼板，应设置金属或塑料套管。安装在楼板内的套管，其顶部应高出装饰地面20mm；安装在卫生间及厨房内的套管，其顶部应高出装饰地面50mm，底部应与楼板底面相平；安装在墙壁内的套管其两端与饰面相平。穿过楼板的套管与管道之间缝隙应用阻燃密实材料和地暖防水油膏填实，端面光滑。穿墙套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。管道的接口不得设在套管内。
国家现行的规范、图集很多。而我们个人接触的范围有限。即使在正规的大建筑公司，也分为土建、水电和电气工种。各个工种熟悉各自的业务，可能不清楚别的工种。如果管工不及时下套管和管道，等到土建干完了才进场只能是再打孔、剃凿，然后再恢复。各专业的沟通和相互配合很重要。即使是小工程最好也有个施工方案、排个施工进度表。既避免交叉作业相互影响，又可以提高效率，保证工期。
本专题红塔以点带面，把土建的地暖防水，和水暖的管道联系到一起简单的串了一下，希望对朋友们有所帮助！最后，谢谢你和我一起学习了本专题，祝朋友们工作开心！限于篇幅，本期话题到此结束，欢迎发邮件到《红塔地暖》编辑部，让我们一起探讨，共同进步。
参阅资料：
《实用供热空调设计手册》（最新版上、下册）
《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）（本文简称为《水暖验规》）
《采暖通风与空气调节设计规范》GB 50019-2003（本文简称为《暖规》）
《地板采暖应用技术规范》（DBJ-T 01-49-2000）
《地面辐射供暖技术规程》(JGJ142-2004本文简称为《地暖规程》）
《建筑工程设计文件编制深度规定》2003版
