摘 要：作为一个优秀的设计师，不仅要熟悉运用最基本的专业知识，还要不断总结经验，以便让自己的图纸更加合理。本专题红塔就谈谈自己总结的经验和技巧
关键字：地暖 绘图 技巧
正 文：
俗话说，行家伸伸手，便知有没有。给我一个机会，让我粗略的看一下他画的图纸，我就知道一个人的水平。熟能生巧的，我们要在工作中不停的感悟，不断总结。即使是红塔，画了好多年地暖了，偶然间也会有所领悟。三人行，必有吾师。不管和你交流的是个教授，或者是个工人，我们也都能从中受到启发，不信您就仔细聆听。
我们先来复习一下最简单的绘图步骤。
1）首先要确定分、集水器的位置。
2）初步绘制各房间的盘管。
3）根据盘管总长度确定分、集水器的路数。
4）进行管路平衡调整，使得各路的长度接近。
5）绘制伸缩缝，标注盘管间距、长度，使得平面图达到施工图设计深度。
下面我们重点再复习一下地暖盘管间距的计算和绘制方法。

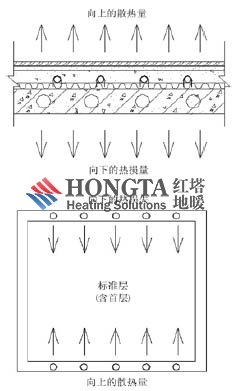

在这里我们的重点是理解三句话：地暖盘管的耗热量包括散热量和热损失；“热负荷”=来自本层的“向上散热量”+来自上层的“向下热损失”。 顶层房间“热负荷”=本层“向上散热量”。
地暖盘管的发热量包括散热量和热损失。无论是向上的散热量，还是向下的热损失都是由地暖管道散出的，故我们计算向管道输入热量的时候，要计算这两部分。
标准层的房间“热负荷”=来自本层的“向上散热量”+来自上层的“向下热损失”。用地暖规程的条文说就是，“确定地面所需的散热量时，应将计算的房间供暖热负荷扣除来自上层地板向下的散热量。”（地暖规程，P8,第3.4.3条）。
顶层房间“热负荷”=本层“向上散热量”
可以人工查表计算间距：查《地面辐射供暖技术规程》附录A“单位地面面积的散热量和向下传热损失”选择合适的平均水温和地暖盘管的间距就可以满足要求。
需要提醒朋友们的是：我们要进行超温计算，看地面的表面平均温度是否超过规范的要求。
式中tpj —— 地面的表面平均温度（℃）
tn —— 室内计算温度（℃）；
qx—— 单位地面所需散热量（W/㎡）。
2.也可以通过软件计算盘管的间距（以鸿业暖通ACS8.0为例）。
以回形管为例，纯CAD绘制地暖盘管：首先要拿到建筑条件图，并且已经计算出地暖盘管的间距。先利用偏移命令从靠近某一面墙的位置偏移出离建筑墙体最近的地暖盘管（比如可以取间距100mm）；之后就按照计算好的间距（比如取间距为300mm）依次偏移出管道的间距到靠近房间中的位置；接下来分别从其他三面墙偏移。利用修剪命令，修剪去多余的管线，成为直角的回形；最后用倒角命令将盘管转弯的地方倒成圆弧。这样，一个房间的盘管就盘好了。
如果我们想知道管道的长度，可以用“修改—对象—多段线”命令将盘管连成一个多段线；再利用“修改—拉长”命令就可以在CAD命令行看见盘管的长度啦。把地暖管线连成多段线后，还可以用LIST命令直接查看管线的长度。
用软件绘制地暖盘管：点击“分户计量—地板采暖—绘制盘管”；ACS 6.2绘制盘管：打开软件，点击“分户—绘制地热盘管”； 天正暖通7.5，地盘管绘图程序也都可以绘制地暖盘管，用法与上述软件类似。（以浩辰暖通7.3为例）
工程实际中简易方法：只是估算不计算，根据经验盘地暖是不行的，做出的地暖舒适性难于保证；只是计算，套本本，不考虑现场情况，那也是不可取的。而实际上，根据规范的限制及实际工程来看，地暖盘管的间距一般都在200～300mm之间。进行负荷计算的意义不是来精确确定盘管间距，而是做为设计的参考。设计人员根据房间相对热指标选择相对的间距（下图是某单位的参考间距）。
一般来说，同样的房间，北面的房间要比南边不盘的密些，把边的比中间的密些，顶层和首层要比中间层密些。
管道尽量不要穿墙：如果是管道的末端，房间的盘管盘完了，从墙把头拽过去，也就费点事。如果从一半的位置穿墙，还有40～50米管道，这活让施工的怎么干呀？
《地暖规程》要求卫生间做双层防水的：即，填充层上和楼板上各做一层防水。如图。至于防水的做法我们可以参照建筑专业的做法。可参照华北地区的05J11-2《住宅卫生间》-J45。
如若按计算间距盘出盘管比较难受，可适当调整：
朋友们是否感觉到第二张的房间盘管比第一个房间分布均匀些，看着舒服点呢？更多的时候我们要考虑这样会热吗？如果上述房间面积较小，中间的部分间距偏大，就要考虑人为加密些了，否则供暖能力可能不够理想。最近红塔有所领悟：是不是小房间的地暖可以盘得密些，大房间的地暖盘得稀些？同样的外围护结构，大小房间的负荷应该相差不大。采用同样的间距，如果满布的话，进深大的房间（可以设想把上面的房间拉长）势必供热量过大。
最后，谢谢你和我一起学习了本专题，希望您能从中得到启发。以上很多内容在近两年的《和红塔学地暖》的专题可以找到，在此点到为止，欢迎发邮件到《红塔地暖》编辑部，让我们一起探讨，共同进步。
参阅资料：
《实用供热空调设计手册》（最新版上、下册）
《建筑给水排水及采暖工程施工质量验收规范》（GB50242-2002）（本文简称为《水暖验规》）
《采暖通风与空气调节设计规范》GB 50019-2003（本文简称为《暖规》）
《地板采暖应用技术规范》（DBJ-T 01-49-2000）
《地面辐射供暖技术规程》( JGJ142-2004)（本文简称为《地暖规程》）
《建筑工程设计文件编制深度规定》2003版
