前些天，一个朋友打电话问了我一个关于错层如何处理的问题，现整理出来，与朋友们一起分享。

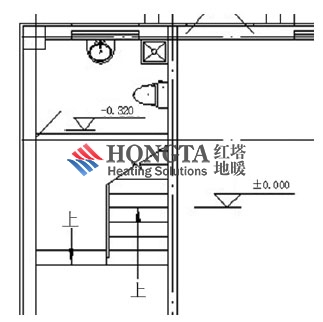

作为一名地暖设计师，应该能够灵活的运用所掌握的专业知识，应对不同的建筑构造，设计出成功的地暖施工图纸。上面的图片便是带有错层的一个建筑，遇到这种情况，我们该如何处理呢？
我们看到室内的标高是0.00，而卫生间的标高是-0.300，两者之间标高不同，不能强行连接在一起。
首先，我们应该考虑卫生间可不可以不采暖，靠房间的余热，是否可以达到温度要求。象上面的小卫生间，如果没有淋浴，在保证卫生间水管冬天不冻裂的情况下，可以考虑不敷设地暖盘管。如果设置淋浴，单纯靠地暖一般达不到设计的温度，可以考虑用其他的临时采暖措施，比如浴霸。毕竟，错层敷设地暖盘管比较麻烦，处理不好会事与愿违。
其次，我们可以考虑“把加热管升上去或是降下来,在有高差的那个地方加一个套管”，请看下图：

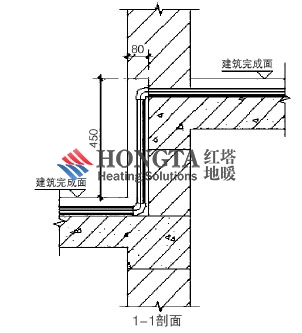

上图是一个比较理想的状态，就是在墙上抠槽、打洞，让地暖盘管沿墙顺下来，盘管在卫生间盘完后再爬上去。设计上，直角从竖墙拐到地埋是不允许的??地暖的转弯有弧度要求的，这里不做更多说教，朋友们有这么一个概念就可以了，具体的数值查《地面辐射供暖技术规程》就可以了。另外一个需要注意的问题，就是地暖管道中的热水流速的问题。规范要求热水的流速要达到0.25米/秒。这是最小的带气流速。由于各种原因，管道中存在气体，如果流速不是足够大，管道将产生窝气现象。出现“气塞”后，地暖管道的水将不再流动，也就会产生不热的后果。当然，如果热水流速足够大，将会把气体带走，不会有任何问题。关键问题是，我们能否控制水的流速，使之足够大。
如若真是让地暖盘管沿竖墙敷设，假设拐弯的地方弧度也足够大，回水向上走，气体也会从低处顺势排走；供水管就不一样了，水要向下返。如果带气速度不是足够大，在下返的局部地方将聚集气体，水不再流动，影响整个环路的散热效果。在水流下返的地方最好加一套自动排气装置，即一个自动排气阀和一个截止阀。自动排气阀及时排走聚集的气体，截止阀用来关闭连接排气阀的管道，当自动排气阀需要修理的时候关闭阀后管道，就不至于泄空整个采暖系统的热水。
需要注意的是，事先由土建将那个位置预留好了，不然的话很有可能那个位置有钢筋就不好施工了。连接不同标高的竖管建议明装，不同层的盘管需要掐断时，接头应该在地面以上，以便维修。

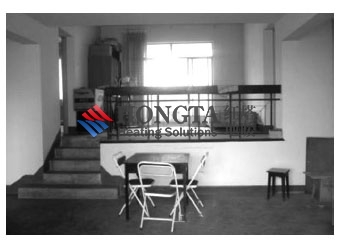

还会有一种情况，就是错层高度比较大，错层比较大的工程，请看图片。
象这样错层高度比较大，错层比较大的工程，建议在不同标高处，分别设置分集水器。即，把错层当成不同标高的楼层处理，分别设置分集水器，将分集水器与采暖立管相连接。如果分集水器与采暖立管距离比较远，可以将两者的连接管敷设在垫层或者楼板下。具体敷设方式，根据实际情况选择确定。

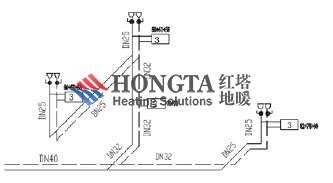

下面是一张地板采暖的系统图，不同的分水器通过导管连接到采暖主干管。本图分水器的导管敷设于楼板下面。图中的方框表示分集水器，方框内的数字表示集水器的环路个数，方框上的加式（比如60+61+58）表示各自环路的地暖盘管的长度。
以上是从“地暖”的角度考虑的，我们也可以从散热器角度出发，考虑采暖负荷。
我们知道，卫生间和隔壁的房间如果共用一个环路，不能直接从墙上穿过。假如把这两个房间的盘管设计成了一个环路，那么盘完隔壁房间后，还剩一半的盘管40多米长，如何拉到隔壁的卫生间？从墙上打个洞，一点点拉过去？显然这样太费劲了。一般绕两个房间的盘管是从房间的门口直接拉进去。这时我们可以考虑用用一组散热器给卫生间采暖。散热器的供回水支管从垫层或者地暖管苯板抠槽拉到分集水器。
如果这么做，需要注意两个问题。1.地暖环路和散热器环路的阻力不同，为不影响地暖环路，要在散热器环路加高阻力调节阀，消耗多余的资用压力，以保证地暖环路的设计流量，保证热水不会从散热器处短路，不致影响各地暖环路的散热效果。2.散热器使用地暖水，散热器属于在非标工况。散热器的标准工况一般指的是95℃/70℃的水温。与之对应的一般是上供中回等系统；常见的还有80℃/60℃的设计水温，一般适合有垫层的敷设地埋管的住宅。这个时候就要考虑适当的增加散热器的片数。当采用地暖水的时候，水温一般不超过60℃，常用的有55℃/45℃等。此时散热器在非标况下，散热器的散热能力和供水的平均温度有关，主要计算确定散热器的片数，并非简单的用耗热量除以标准工况的散热量。这点请朋友们务必注意。
本专题介绍了遇到错层的情况几种常见的处理方法：不设盘管、共用盘管、设置独立的散热器。他们各自有各自的适用范围，请朋友们根据情况选择。感谢朋友们一起学习了本专题，谢谢各位。愿与朋友们一起探讨，一起学习！
参阅资料：
《实用供热空调设计手册》（最新版上、下册）
《采暖通风与空气调节设计规范》GB 50019-2003
《地面辐射供暖技术规程》( JGJ142-2004)
