摘要：采暖热力外网建设完成后，需要对其进行水力平衡调节。热力站、集中供热锅炉房也需要进行量化管理以控制能耗，达到节能的目的。本文以工程实例开篇，对此部分内容进行深入浅出的讲解。
关键词：地暖 运行 节能
一、某小区采暖现状
唐山市银城花园某组团由21座多层住宅、底商住宅组成，全部为低温热水辐射采暖。该小区热源为集中供热锅炉房。据了解，07-08采暖季，同样楼层、同样的建筑户型，离锅炉房远的约16℃，离锅炉房近的约24℃。
为什么同样的房子室内采暖温度差距如此大呢？我们知道，锅炉房一般在小区的边上，20多个楼的小区一般也就是支状管网。请看示意图：
1#楼与锅炉房直线距离约470米，21#楼与锅炉房直线距离约40米。虽然外网设计经过计算，但是计算的管道与实际采用的管道必然有差距。比如说计算应该用210的管道，可是我们都知道，国家标准没有这种规格，与此近似的有200和250，这是管径选择带来的误差；另外，假设1#和21#完全一样，1#经过计算选择了DN100的管子，为了平衡阻力，21#经过计算可能应该选择了DN40的管道：每个单元的入户管道都DN50，干管用DN40这么细你敢用吗？
我们设计的时候21#仍然用DN100的管道，多余的资用压力用自力式压差平衡阀解决掉。然而，外网施工的时候我看到每个楼的区域暖井只装了关断作用的蝶阀，为了降低成本，省去了平衡多余的资用压力用自力式压差平衡阀。缺了关键的东西，运行效果可想而知：水力失调，近端过热，远端过冷，业主不找你物业找谁？再好的设计，如若不按图施工，某些人也只能自食其果。
如果光这里打了折扣还可以挽回点什么，图纸明明写着“考虑到分户计量，要求安装热表。”甲方为了降低成本又不装了……举个不恰当的例子，做同样多的饭，同样的人口，如果随便吃，肯定早来的就随便吃，本来吃两个肉包子就饱了，撑着了肯定还想多吃一个。后来吃饭的估计有人吃不饱了……
如果实行吃多少花多少钱，结果就不一样了。早来的本来吃两个肉包子就饱了绝对不会再多吃，多吃还得掏腰包啊！那么，做同样的饭，就基本不会有人挨饿了。
其实小区锅炉房的供热能力有限，“只能就做那么多包子”，那么谁吃“包子”呢？每个住户的采暖系统，进行热计量，多用多花钱，不就是“花钱买包子吗”。知道了多吃多花钱，谁愿意多吃呢？没人多吃，大家不就都吃饱了吗？
话题似乎扯的远了，但是道理一样的。你交钱就让随便用暖，离锅炉房近的取够了热量还在取，取了自己的，这回抢的就是别人的了，肯定有的用户就不能取够，本来区域暖井可以“管管”，可是管理员（自力式压差平衡阀）“不在”，同样楼层、同样的建筑户型，离锅炉房远的约16℃，离锅炉房近的约24℃，也就很正常了……
二、解决办法
解决的办法很简单，每个楼的区域暖井装自力式压差平衡阀，每户装热表。
自力式压差平衡阀换成锁闭调节阀或调压孔板也可以，这两种都适合静态平衡的调节。不过外网是个动态平衡，最好采用自力式压差平衡阀。
调压孔板介绍与计算方法：
一般来说，两个管路并联时，其各自的阻力是不相同的，需要进行水利平衡计算，阻力较小的管路剩余压力即为两管路阻力之差。剩余压力可用调压孔板消耗掉，
孔板公式：
d=3.56×（G×1000）0.5 /Y0.25
其中：d?孔板直径，mm；
G?管段计算流量，t/h；
Y?调压孔板需要消耗的剩余压头。
三、节能措施
1.锅炉运行：一般说来，较大的锅炉比小锅炉效率高；连续运行比间歇运行效率高。所以建议优先采用较大的锅炉连续运行的方式；
2.进行必要的监测：
为进行网路平衡调整，要求网路系统各用户引入口设置检查井。在各环路、各用户供、回水管安装压力表、温度计和调节阀。
为进行耗煤量、耗电量、耗水量的监测，要求锅炉房单独安装电表、水表并设置煤称。
3.对总流量、各环路流量进行监测。
4.进行煤的发热量、含水量测定、烟气分析，确定合理的煤层厚度及其转速。
四、运行调节计算
通过必要的改造避免水力失调，可有效降低能源的浪费。进行必要的监测是量化管理的前提。
我们的采暖系统是按室外计算温度设计的，实际上大多时间室外实际温度高于计算温度。因此根据室外实际温度计算实际供、回水的温度对于节煤、节电有实际指导意义。
那么我们怎么知道在某室外温度下该烧到多少度，烧多少煤合理？答案是通过计算。
1..供、回水的温度
运行调节的供、回水的温度计算公式：
其中：th、tg-某一室外温度下的总供、回水温度，℃；
tn-供暖室内计算温度，℃；
△ts′-用户地暖设计供、回水的平均温度，℃；
；
tg′、th′-设计供、回水的温度，℃；
△tj?用户设计供、回水的温差，℃
△tj=（tg′-th′）/2℃
Q-相对热量，Q=（tn-tw）-（tn′-tw）；
tw-当天室外日平均温度，可采用当地气象台站预报值，℃；
t′w-供暖室外计算温度，℃；
A-用户地暖相对面积，即地暖设计面积（Fg）与实际需要面积（Fj）之比，A=Fg /Fj；
T-锅炉运行相对时间，T=Tj/24；
G--相对流量，即调节时所需要的实际流量与设计流量之比，G=Gs/Gj。
2.耗热量的计算
Qy =Q′z（tn-tw）/（tn-tw′）W
其中Qy-运行热负荷，即实际耗热量，W；
Q′z-设计最大热负荷，W；
tn、tw-设计室内、外温度，℃；

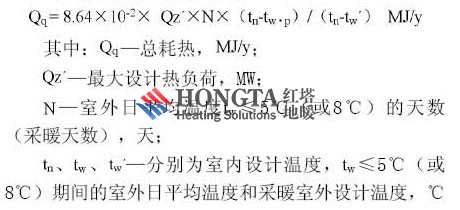

3.总耗热量的计算
《节能技术》公式（6-5）
4.日耗煤量的计算
5.量化管理及其运行记录
该小区锅炉房有10T/h和6T/h锅炉各一台。可根据室外温度进行计算实际供、回水的温度、耗热量从而确定锅炉运行时间，实际耗煤量需要与计算日耗煤量比较，以达到需要多少供多少，减少过度供暖减少能源浪费。
在锅炉运行过程中，量化管理员每天收取气象预报的室外日平均温度，在“量化管理运行参数表”中查取对应的供、回水温度该天的锅炉运行参数，并按“锅炉运行参数及供热、耗煤量表”挂牌公布，以指导司炉人员按需供热，计量耗煤量，并根据供热效果进行合理调整。交接班时，核对实际供热量、耗煤量、耗水量，计算锅炉运行效率，并按“锅炉运行参数及供热、耗煤量表” 的要求做好记录。每班微机打印记录纸，一同附在记录表中。根据本班的供热情况和天气预报，公布下一班的供热、耗煤指标及运行参数，作为下一班供暖运行的依据。
此外，在锅炉运行期间，对用户室温应采用自记式温度计进行巡回检查，连续记录，用以检查供暖效果。同时，还应对室外温度进行实测，自动记录，以核对采暖期室外平均温度。在此期间，要保存微机的累计供热量。采暖结束后，应根据年耗热量、室内外实测平均温度，核算系统实际供热指标和年平均供热指标。还应统计核算采暖期总耗煤量、耗电量、耗水量，计算锅炉的平均热效率，总结经验，以降低成本，提高效益，实现锅炉运行量化管理的科学化、规范化、标准化。
参考文献
1. 锅炉供暖量化管理与节能技术，李德英，刘政满等编，中国建筑工业出版社，1992年.
2. 施工技术与组织，刘耀华主编，中国建筑工业出版社，2003年.
3. 热力管道设计手册，赵延元编著，山西科学教育科学出版社，1986年.
4. 供热通风与空调工程设计资料大全，张治江主编，1986年.
