摘要：在很多旧楼改造的工程中，常常涉及到暖气改地暖这样的问题。如果想改好地暖就必须对原来的系统有所了解，这样才能做到“知己知彼”。本节就采暖系统做一简单的介绍，专题的题目就叫改地暖预备知识。
关键字：暖气 改地暖
采暖是个很大的话题，可以写一本《供热工程》，也可以写一本《采暖设计手册》。
本文准备简单的介绍一下采暖的各种系统形式，以方便朋友们系统、深入的学习采暖这个学科。
一、按照系统的循环动力不同，可以分为重力（自然）循环系统和机械循环系统。
所谓重力循环就是靠冷水与热水的密度差异产生的压力而循环的系统。我们常说的土暖气就是典型的重力循环系统。这种系统不用循环水泵，作用半径很小（也就是说管线不能拉的太长）。热源中心（炉子），一般要低于散热器中心，两者高度差距越大，产生的循环压力越大。与机械循环相比，此种系统的管子一般比较粗，这是为了尽量减小系统阻力，以便系统更好的循环。土暖气不用电，比较节能，非常适合农家小院采用。
机械循环系统就是用循环水泵提供动力，以克服系统阻力。水在管道里加压强制循环，克服阻力，做用半径比较大，我们经常说的区域锅炉房、集中供热或者市政热网就是机械循环的系统。我们知道小炉子、小锅炉的燃烧效率低，对环境也有污染。集中供热可以优先采用燃烧效率高的大锅炉，而且烟尘可以通过先进的除尘设备进行处理，以降低环境污染。
二、按供、回水方式的不同，可分为单管系统和双管系统。热水经过立管或水平供水管顺序流过多组散热器中冷却的系统，称单管系统。热水经过供水立管或水平供水管平行的分配给多组散热器，冷却后的回水自每个散热器直接沿回水立管或水平回水管流回热源的系统，称为双管系统。
三、按系统管道敷设方式的不同。可分为垂直式和水平式。
四、按热媒温度的不同，可分为低温热水系统和高温水系统。
民用暖气片一般采用95/70或者85/60的设计参数属高温水，地板辐射采暖的热水低于60℃，属低温水。
其实上面的分法不是绝对毫无关系的，一个采暖形式，用不同的标准，可能就有不同的称呼。
此外，按供回水的位置还可以分为上供下回、上供中回，上供上回等形式。按管道所走路程是否相同，可以分为同程系统和异程系统。

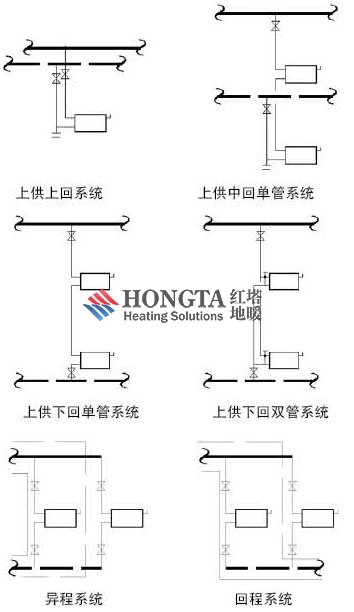

下面结合图片，介绍几种典型的系统形式。
这几种主要是公共建筑采用的系统。
第一个为上供上回系统，供水和回水管子都在暖气的上边，这种多在平房中出现。管道一般走在窗户的上边，或者上下两个窗户之间。
第二个是上供中回系统，一般用在办公室、宿舍楼等建筑中。
第三个是上供下回系统，和“二”相比，回水管子在地面上。当管子需要过门时，需要做地沟，比较麻烦，因此多采用“二”，而不用这种形式。
第四个和“三”类似，不过是双管系统。“三”的第一组暖气的回水成为第二组的供水，热水顺序流过第一组暖气和第二组暖气。显然第二组暖气的温度必然低于第一组暖气的温度。即使热负荷相同，第二组暖气的片数要多于第一组暖气片数。如果串联的组数比较多，即使热负荷相同，越往后需要越多的暖气片。“四”的每组散热器供回水温度相同，但是由于系统会产生自然循环的压力，这使得上边的暖气比下边的暖气循环压力大，容易过热。而且暖气的组数越多越明显。
顺便提一下“三”和“四”是老式住宅采用的采暖系统方式，我们应该多考虑一下：是否可以改地暖。
第“五”个是异程系统，第“六”个是同程系统。比较一下两图各自的两组暖气的供回水所走的路程（看图中的细线）可知：同程系统就是热水在两组暖气中所走路程相同，异程系统中热水在两组暖气中所走路程不相同，一个远，一个近。
下面介绍一下住宅常用的暖气系统。

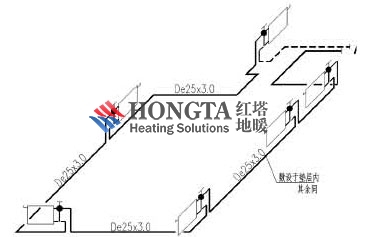

这个是水平双管同程系统。这种做法中各组暖气的供回水温度相同，克服了单管系统越往后需要的暖气片越多的缺点。克服了垂直双管系统产生自然循环压力的弱点，是一种不错的采暖方式。
这种是单管串联跨越式，她有单管系统自身的弱点，和上一中相比，地下无热熔产生的接头，埋地部分可以使用铝塑管，只有地上有接头，便于维修。因此用的很多。
我们知道现在的住宅采用的是分户计量系统，入户端经热表、阀门等接入户内，每家一个环路。如果需要把暖气改成地暖，在户内加个混水装置把水的参数降低下来就可以了。这些东西在以前的专题讲过，不再重复。
那么，老式的单管串联和双管系统是否可以改地暖呢？
我们必须遵守的原则：不影响其他用户。
