摘要：从事地暖行业的朋友，估计有些对地暖CAD软件一无所知或者一知半解。这一节我们一起学习几个实用的地暖CAD命令，可以说，熟练掌握这几个实用命令，日常的工作基本可以应付了。学会基本的地暖CAD操作，也可以为进一步学习软件画地暖，或者纯地暖CAD画地暖打下良好基础。
关键字：地暖CAD实用命令 画地暖
1.看图的实用命令

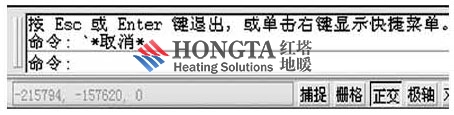

先介绍什么是命令行：就是地暖CAD软件最下方的位置:
<1>打开文件:可以用“文件”--“打开”找到文件的位置。或者直接从键盘键入“open”回车（敲“Enter”键或者空格键）, 找到文件的位置。
<2>关闭文件:可以用“文件”--“关闭”。或者直接从键盘键入“close”回车。
<3>查找看图:直接从键盘键入“pan”回车,此时鼠标光标变成一个小手，按住鼠标左键就可以移动图纸。找到需要查看的位置，向前（或向后）转动鼠标中轮，就会以“小手”为中心，放大（或者缩小）图纸。按“Esc”取消当前操作。
也可以不输入命令，在标准工具条找到这两个按钮
，点下按钮，前面的按钮就是“pan”命令，后面的就是缩放。
我的习惯是先转动鼠标中轮将图纸缩放小看到全部，然后把十字光标放到想要查看的位置，转动鼠标中间的转论放大，然后再次调整十字光标放到想要查看的位置，转动鼠标中间的转轮放大。
2.画图的实用命令

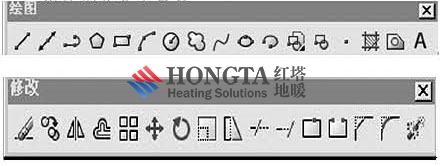

先认识两个工具条
第一个是“绘图”工具条，第二个是“修改”工具条。
请记住这几个按钮的含义:
在“绘图”工具条中，左边数第一个是直线命令按钮，第四个是多边形命令按钮，第五个是矩形命令按钮，第七个是画圆的命令按钮，最后一个是写字的命令按钮。“绘图”工具条默认在绘图区域的最左边。
在“修改”工具条中，左边数第一个是擦除命令按钮，第二个是复制命令按钮，第三个是镜相命令按钮，第四个是偏移命令按钮，第六个是移动命令按钮，第七个是旋转命令按钮，第八个是缩放命令按钮，第十个是修剪命令按钮，第十一个是延长命令按钮，第十三个是打断命令按钮，第十四个是倒斜角命令按钮，第十五个按钮是倒圆角命令按钮，最后一个是炸开命令。“修改”工具条默认在绘图区域的最右边。
这些命令按钮表示图形的意思很明白。当我们不熟悉这些命令的时候，可以把光标停在上面，过两秒就会汉字提示。
命令可以直接从键盘输入，也可以直接点击上面的按钮。下面说明各个命令使用功能的时候不在重复。
<1>画直线:
命令，鼠标左键点取一点，移动鼠标，再次用鼠标左键点取一点，回车，这样一条任意直线就完成了。
<2>画矩形:
命令，鼠标左键点取一点，移动鼠标，再次用鼠标左键点取一点，这样一个任意矩形就完成了。
<3>画圆:
命令，鼠标左键点取一点，移动鼠标，再次用鼠标左键点取一点，这样一个任意圆就完成了。
<4>写字:
命令，鼠标左键点取一点，移动鼠标，再次用鼠标左键点取一点，此时出现一个对话框，敲入我们想写的字，点“确定”就可可以了。
上边是粗略画图，只能画个大概个形状。当我们操作软件的时候，命令行会不断的出现提示，按照提示输入坐标、命令简化字母或者数字，就可以得到精确绘制的图纸。比如我们想精确绘制一条100长的水平直线，直线的第二个点不要点取，我们输入相对坐标（＠100,0）就可以了。＠100,0的意思就是相对第一个点，横坐标增量为100，纵坐标的增量为0。
<4>擦除:
点取或者选不需要的线条或者框选图形（鼠标左键点取一点，移动鼠标，再次用鼠标左键点取一点），此时选中的变虚，然后点命令（直接点“DEL”键也可以作到）。
<5>复制:
选取要复制的图形，命令，鼠标左键点取一点，移动鼠标，再次用鼠标左键点取一点，这样图形就被复制了。
<6>移动:
选取要移动的图形，命令，鼠标左键点取一点，移动鼠标，再次用鼠标左键点取一点，这样图形就被移动了。
<7>旋转:
选取要旋转的图形，命令，鼠标左键点取一点，移动鼠标，再次用鼠标左键点取一点，这样图形就被旋转了。
<8>缩放:
选取要旋转的图形，命令，鼠标左键点取一点，输入比例（大雨1为放大，小于1为缩小），这样图形就被放大或者缩小了。
<9>打断:
命令，先后点去两点，图行就被打断。
<10>倒角:
命令，按提示输入倒角距离或者半径，先后点取两条直线。一般用于两条垂直的直线。
绘图区下方有几个按钮顺便介绍下:“正交”打开时（按下）只能画水平或者垂直直线，或水平或者垂直移动，关闭的时候不受此限制。“对象捕捉”，就是绘图或者修改时能捕捉到图形的端点。
地暖CAD的基本操作就给朋友们介绍这么多了，希望对朋友们的工作有所帮助。更深入的学习请按照地暖CAD教材系统学习。但是我觉得，真正熟练这些基本操作，画个地暖也足够用了。
